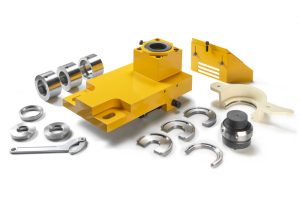

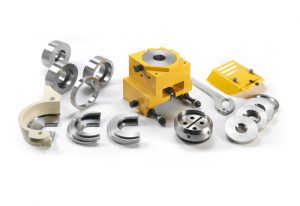

Accesorio para punzonado de diámetros hasta 100 mm

Este accesorio permite obtener el punzonado de figuras geométricas en superficies planas. El punzón debe tener la forma de la pieza deseada y cuya figura se deberá circunscribir hasta un diámetro de 100 mm. La matriz deberá poseer la misma figura con un juego proporcional al espesor del material a cortar.

Nuestras máquinas Microcrop 36, Minicrop 45, Multicrop, Bendicrop 50, Bendicrop 85, Hidracrop 55, Hidracrop 80, Hidracrop 110, Hidracrop 165 e Hidracrop 220 aceptan esta herramienta de punzonado siempre y cuando se cumplan las siguientes características. Las Puma 55, 80, 110, 165 y 220 además también permiten punzonar ø hasta 100 mm.

PRECAUCIÓN: Nunca perfore un diámetro de punzón menor que el espesor del material. Es muy importante aplicar la separación correcta entre el punzón y la matriz.

Si tiene alguna duda sobre esta herramienta de punzonado o si necesita apoyo técnico o comercial, nuestros expertos estarán encantados de ayudarle. Póngase en contacto con GEKA.

En la siguiente tabla se indican los espesores máximos del diámetro del punzón para perforar los valores máximos del perímetro según el espesor correspondiente.

MáquinaØ x max espesorØ max x espesor
Micro 36Ø 17×16Ø 38×8
Minicrop 45 Ø 18×18Ø 100×4
Multicrop Ø 18×18Ø 100×4
Bendicrop 50 Ø 19×19Ø 100×4
Bendicrop 85 Ø 24×24Ø 100×6
Hydracrop 55 Ø20×20Ø 100×4
Hydracrop 80 Ø 24×24Ø 100×6
Hydracrop 110 Ø 29×29Ø 100×8
Hydracrop 165  Ø 34×34Ø 100×12
Hydracrop 220Ø 40×40Ø 100×16
L50Ø 20 x 20Ø 40×9
L50Ø 20 x 20Ø 50×7
Puma 55  Ø 20 x 20Ø 100×4
Puma 80Ø 24 x 24Ø 100×6
Puma 110Ø 29 x 29Ø 100×8
Puma 165Ø 34x 34Ø 100 x12
Puma 220Ø 40 x 40Ø 100×16
